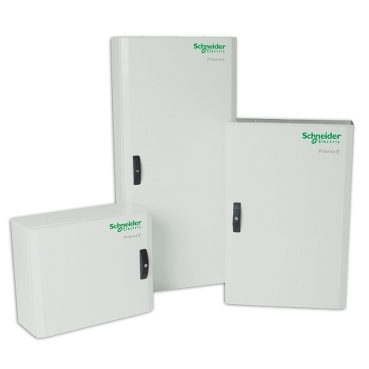

概述

   HCPD系列低压动力配电及控制箱适用于交流50Hz、额定工作电压为380V(660V)、额定工作电流至250A对配电系统作控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制。该配电箱设计合理、外观新颖,适用安全可靠,广泛应用于冶金、石化、医疗卫生、基础设施、航空、学校、商业、住宅等场所。

结构说明

   HCPD系列低压动力配电及控制箱,采用全金属外壳,箱体安装方式为挂箱,采用1.5mm~2.0mm的优质冷轧钢板。整个箱体采用环氧树脂粉末静电喷涂并作哑光处理,壳体颜色为RAL7035浅灰色(颜色用户可选)。

使用条件

1温度-15~+40

2、周围空气相对湿度最高温度为+20℃时为90%

3海拔高度不高于2000m

4、设备在高于上述环境温度中使用应降容。对于测量、计量仪表和保护继电器等工作条件,应遵照制造商的规定。

适用范围:

◎电动机起动控制

◎常用水泵控制

◎常用风机控制

◎其他电动机控制

◎动力配电、照明配电

◎计量表箱

◎双电源切换配电

应用场合

◎市政公用、商业建筑、住宅

◎电信/信息/、电子工业、消费品

◎轨道交通、机场、港口/船舶、高速公路

◎石油、化工、电力建设

◎制造业、烟草业

◎金属、矿业、水泥、纸业

◎政府、医疗、教育等楼宇

产品安装

   配电设备到达收货地点后,首先应当检查包装是否完整无损。对于不立即安装的产品,应根据正常使用条件的规定置于适当的场所。

◎产品在安装完成后,投入运行前需进行如下项目的检查和试验。

1、检查箱柜体面漆有无脱落,柜内是否干燥、清洁;

2、电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象;

3、主要电器的通断是否可靠、准确,辅助接点的通断是否可准确;

4、仪表指示与互感器的变比及极性正确;

5、母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠;

6、辅助接点是否符合要求,熔断器的熔芯规格是否正确,继电器的整定值是否符合设计要求,动作是否准确;

7、电路接点是否符合电器原理图要求;

8、保护电路系统是否符合要求;

9、用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

订货须知

订货时应提供下列资料:

◎配电电气系统图和控制原理图;

◎结构形式及外形尺寸;

◎进出线电缆或母线槽规格、进出线电缆方向;

◎安装方式;

◎箱体颜色;

◎有特殊要求的协商解决。


概述

   XL-21系列低压动力配电柜,可广泛用于交流50Hz、额定工作电压为380V(660V)、额定工作电流至630A作为工业、商业、楼宇、基础设施、能源、住宅等电力系统的动力配电和明配电用,对线路的过载,短路及漏电提供保护,并对电路进行正常转换,该产品系户内封闭装置,其外壳防护等级为IP30\IP40,用户可以根据使用环境选择。

结构特点

XL-21系列低压动力配电柜,采用全金属外壳,柜门可采用金属门或玻璃门,且开启角度均可达180度;柜体安装方式为落地。采用2mm的优质冷轧钢板。整个柜体采用环氧树脂粉末静电喷涂并作哑光处理,壳体颜色为RAL7035浅灰色(颜色用户可选)。

使用条件

1温度-15~+40

2、周围空气相对湿度最高温度为+20℃时为90%

3海拔高度不高于2000m

4、设备在高于上述环境温度中使用应降容。对于测量、计量仪表和保护继电器等工作条件,应遵照制造商的规定。

适用范围:

◎电动机起动控制;

◎常用水泵控制;

◎常用风机控制;

◎其他电动机控制;

◎动力配电、照明配电;

◎计量表箱;

◎双电源切换配电。

应用场合

◎市政公用、商业建筑、住宅;

◎电信/信息/、电子工业、消费品;

◎轨道交通、机场、港口/船舶、高速公路;

◎石油、化工、电力建设;

◎制造业、烟草业;

◎金属、矿业、水泥、纸业;

◎政府、医疗、教育等楼宇。

产品安装

  配电柜到达收货地点后,首先应当检查包装是否完整无损。对于不立即安装的产品,应根据正常使用条件的规定置于适当的场所。

◎产品在安装完成后,投入运行前需进行如下项目的检查和试验。

1、检查箱柜体面漆有无脱落,柜内是否干燥、清洁;

2、电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象;

3、主要电器的通断是否可靠、准确,辅助接点的通断是否可准确;

4、仪表指示与互感器的变比及极性正确;

5、母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠;

6、辅助接点是否符合要求,熔断器的熔芯规格是否正确,继电器的整定值是否符合设计要求,动作是否准确;

7、电路接点是否符合电器原理图要求;

8、保护电路系统是否符合要求;

9、用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

订货须知

订货时应提供下列资料:

◎配电电气系统图;

◎辅助电气原理图;

◎进出线电缆或母线槽规格,进出线电缆方向;

◎柜体颜色;

◎安装尺寸和方式。
