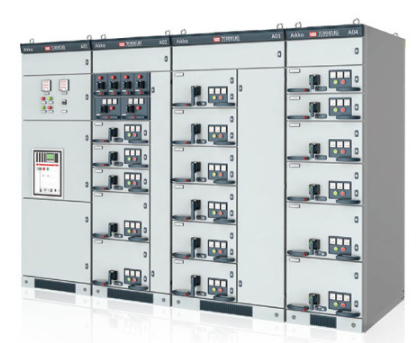

产品概述

本装置是一种标准模块组装的组合式低压抽出式开关柜、固定分隔式开关柜。适用于交流50-60Hz、额定工作电压660V及以下的供电系统，用于发电、输电、配电、能量转换和电能消耗设备的控制。

产品特点

结构紧凑：引进瑞士ABB的先进技术，合理优化结构，以较小的空间容纳较多的功能单元。

结构互换性强：柜体采用25mm为模数的C型材，能满足各种结构形式、防护等级及使用环境的要求。

标准模块设计：分别组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户根据需要任意组装，由200多种组装组件组成不同方案的柜架结构和抽屉单元或固定分隔单元。

安全性：采用高强度的阻燃型工程塑料组件，使其安全性能更加可靠。

技术性能高：主要参数达到国际先进技术水平。

压缩场地：三化程度高，可大大压缩储存、运输和预制件占用场地。

装配方便：不需要复杂和特殊的工具。

正常使用条件

◎周围空气温度：最高温度+40℃，最低温度一5℃，并且24h内平均温度不得高于+35℃；

◎环境温度：最高温度为+40℃时≤50％，在较低温度时允许有较大的相对湿度，如+20℃时为≤90%，设备在高于上述环境温度时，应考虑降容运行，应考虑到由于温度的变化可能会偶然产生凝露的影响；

◎海拔高度：设备安装场所为海拔高度不超过2000m的室内；如设备安装在高于2000m以上，设备应相应降容运行；

◎周围空气：应不受腐蚀性或可燃气体等明显污染；

◎运输和储存温度：—25℃-+55℃的范围之内，在短时间内可达70℃，在这些极限温度下，装置不能遭受任何不可恢复的损伤；

◎无剧烈震动。

以上条件不能满足时，由用户和制造商协商解决；当本装置用于海上石油钻采平台和核电站，应另行签订技术协议。

技术参数

◎产品外形

a.   受电柜及联络柜

b.动力中心（PC）柜

c.电动机控制中心（MCC）柜及电容补偿柜

◎技术参数

◎开关柜类型

a.   受电、母联柜

采用国内外的各种类型的框架式断路器如MT、E、3WL等系列断路器作为总开关，实现受电或母联功能。

b.   动力中心柜（PC）

采用国内外的各种类型的框架式断路器如MT、E、3WL等系列断路器进行配电。

c.   电动机控制中心（MCC）柜及无功功率补偿柜

◎抽屉类型

有五种尺寸都是以8E（200mm）高度为基准，其有效元器件安装高度为1800mm.

8E/4：有8E高度空间组装4个抽屉单元。

8E/2：有8E高度空间组装2个抽屉单元。

8E：有8E高度空间组装1个抽屉单元。

16E：有16E（400mm）高度空间组装1个抽屉单元。

24E：有24E（600mm）高度空间组装1个抽屉单元。

以上五种抽屉单元可在一个柜体作单一组装，也可作混合组装。一个柜体中作单一组装最多容纳抽屉单元数见下表所示：

◎固定分隔柜

有三种尺寸都是以1单元（200mm）高度为基准，其有效元器件安装高度为1800mm.

1单元：200mm高度空间组装1个分隔单元。

2单元：400mm高度空间组装1个分隔单元。

3单元：600mm高度空间组装1个分隔单元。

3单元允许最大电流为800A。

以上三种分隔单元可在一个柜体作单一组装，也可作混合组装。一个柜体中作单一组装最多容纳分隔单元数见下表所示：

◎柜体的分区设计

1、MCC柜

抽出式MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料合成的功能板分隔，电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。

固定分隔MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。固定分隔柜特点：a.此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔明确、隔离可靠的特点，适用于配电回路或电动机控制回路均可。b.插入式元件可以抽出来进行维护或更换不需要切断电源。这类元件的使用，可以保证在设备维护时只要将相应回路的元件抽出即可，而不会影响到整个配电系统的其他回路。

MCC（电动机控制中心）的抽屉分为以下五种：

8E/4：高200×宽150×深400mm

8E/2：高200×宽300×深400mm

8E：高200×宽600×深400mm

16E：高400×宽600×深400mm

24E：高600×宽600×深400mm

MCC（电动机控制中心）的固定分隔分为以下三种

1单元：高200×宽600×深400mm

2单元：高400×宽600×深400mm

3单元：高600×宽600×深400mm

2、PC柜

PC柜内划分成四个隔室：

水平母线隔室：在柜的后部或上部；

功能单元隔室：在柜前上部或柜前左边；

电缆隔室：在柜前下部或柜前右边或柜后；

控制回路隔室：左柜前上部、柜前上部

分隔措施：

水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。

控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。

左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。

主电路与辅助电路之间设计成分隔结构、仪表、信号灯和按钮等组成的辅助电路单元，均安装于塑料仪表板上。

3、无功功率补偿柜

母线室位于柜前上部，功能单元隔室位于柜前。母线室与功能单元隔室之间用钢板隔开。

◎母线系统

PC                MCC(单面操作)                MCC(双面操作)

主母线布置在开关柜的背部（母线小室内），可分为上下层。

配电母线用于功能单元组件和母线之间的联接，垂直分布在母线小室内。

订货须知：

订货时应提供下列资料：

◎主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置额定电流以及必要的技术参数；

◎标明进出线电缆或母线槽规格；

◎开关柜的主要电气元件的型号、规格及参数；

◎如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据；

◎开关柜使用在特殊环境条件时，应在订货时详细说明；

◎开关柜表面的颜色及其他具体要求也要说明。
