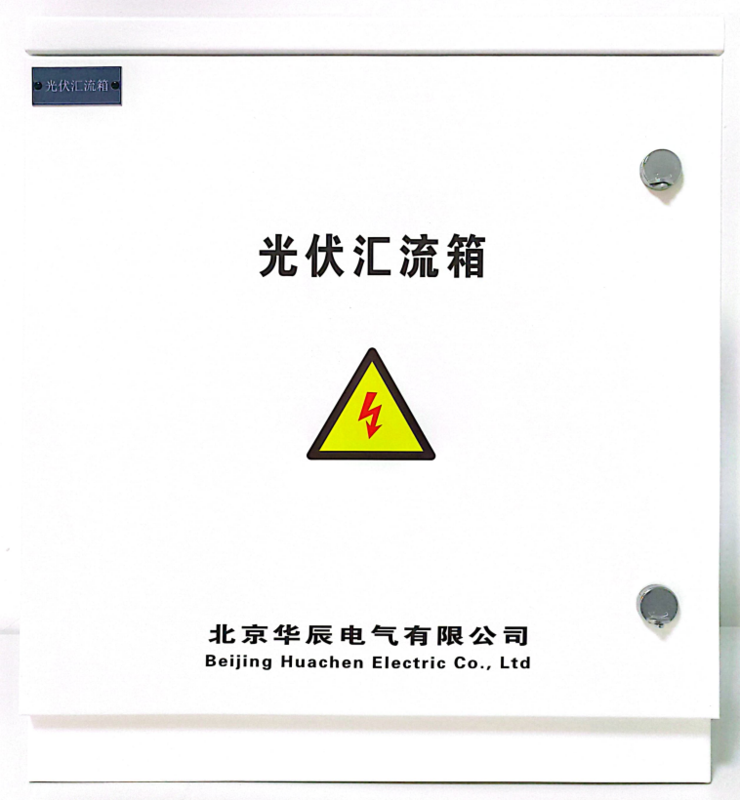

HCPD光伏交流汇流箱是适用于光伏组串式发电系统中，承接组串式逆变器与交流配电柜或升压变压器的重要组成部分，此汇流箱的进线采用断路器输入，输出采用断路器或负荷隔离开关，母线汇流后采用二级防雷保护，系统额定电压最高为 AC690V，防护等级与组串式逆变器同级为 IP65，达到室外安装的要求，满足防水，防尘、防紫外线，防盐雾腐蚀等；产品大大简化了组串式逆变器与交流配电柜或升压变压器之间的接线，此产品内部结构简洁明了，布线整齐合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。除了标准材质和尺寸外，可按用户要求定制。
◎技术参数
产品型号 | HCPD-4 | HCPD-6 | HCPD-8 |
输入路数 | 1~4 | 5~6 | 7~8 |
最高输入电压 | AC690 | ||
每路输入电流 | 0~100A | ||
最高输出电流 | 250A | 400A | 630A |
额定工作电压Un | 480VAC | ||
电压保护水平Up | ≤3.2kV | ||
标称通流容量In（8/20μs） | 20kA（可根据客户要求选配） | ||
最大通流容量Imax（8/20μs） | 40kA（可根据客户要求选配） | ||
响应时间 | <25ns | ||
温湿度 | 工作温度：-40~+85℃，湿度95%，无凝露、无腐蚀性气体场所 | ||
海拔 | ≤4000m | ||
箱体材质 | 热镀锌钢板/不锈钢/冷轧钢板/工程塑料 | ||
箱体防护等级 | IP65 | ||
电缆接头防护等级 | IP66 | ||
体积（宽×高×深） | 800mm×600mm×200mm | 800mm×800mm×200mm | 800mm×1000mm×200mm |
◎功能特点
◎交流汇流箱防护等级达到 IP65，能满足室外安装要求的壁挂式密封型机柜；
◎满足同时接入多路组串式逆变器，每路进线采用热磁式断路器进行保护，额定电压达到 AC690V；
◎采用专用高压防雷器能满足三相之间的过压及防雷保护，工作电压达到AC480V 以上；
◎箱体内的母线全部采用电镀或纯化后的母线连接，减小母线内阻及连接点；
◎输出采用断路器、负荷隔离开关或熔断器输出。
